Scaune Auditorium Acustice: Ghid Tehnic pentru Arhitecți și Ingineri Constructori
Scaune auditorium acustice
Acesta este subiectul acestui ghid tehnic, gândit pentru arhitecți și ingineri constructori implicați în proiectarea sau renovarea sălilor de spectacol, auditoriilor și sălilor de conferințe. Alegerea corectă a unor scaune auditorium acustice influențează direct calitatea sunetului perceput de public, atât în stare golă (repetiții), cât și ocupată (spectacol cu public).
Spre deosebire de un scaun de mobilier obișnuit, scaunele auditorium acustice funcționează ca element activ de tratament acustic: absorb energie sonoră și mențin un timp de reverberație (RT60) constant, indiferent de gradul de ocupare a sălii. În continuare descriem, pe baza documentației tehnice de proiectare, atât designul constructiv al acestor scaune auditorium acustice, cât și date de testare acustică și structurală relevante pentru un caiet de sarcini.
Ce sunt scaunele auditorium acustice și cum funcționează
Scaunele auditorium acustice sunt un tip de scaun rabatabil, montat pe grindă, proiectat special pentru săli de spectacol, teatru, amfiteatre universitare și săli de conferințe — spații în care performanța acustică a locului influențează direct calitatea sunetului. Un scaun auditorium bine proiectat absoarbe energie sonoră atât gol, cât și ocupat, menținând un RT60 constant.
Descrierea modelului „Minor„: geometrie, mecanism de pliere, configurare pe grindă

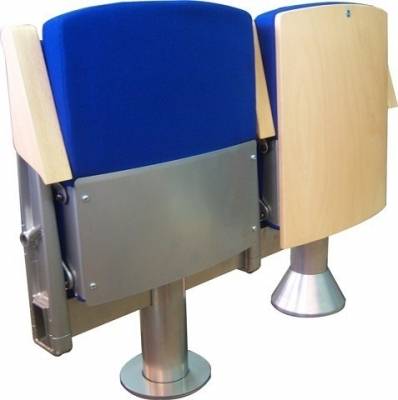

Modelul de scaune auditorium acustice analizat în acest articol are un design cu linii geometrice clare, gândit special pentru săli de conferințe, teatru și auditorii. Este un scaun rabatabil (tip-up) , montat pe un sistem de grinzi, cu un mecanism sincronizat: în momentul în care șezutul este desfăcut, spătarul se înclină și se ridică în poziție standard, iar brațele se poziționează orizontal — totul într-o singură mișcare fluidă. În poziție pliată, scaunul ocupat doar 16 cm în adâncime , optimizând spațiul de trecere dintre rânduri.
Structura laterală este realizată din aluminiu injectat, finisat cu vopsea epoxidică, și susține șezutul, spătarul și brațele; ansamblul este fixat pe o bară de oțel tubular rectangular. Mișcarea pieselor se realizează exclusiv prin gravitație, fără arcuri sau elemente mecanice suplimentare — o soluție care reduce practic la zero necesarul de mentenanță și crește fiabilitatea pe termen lung.

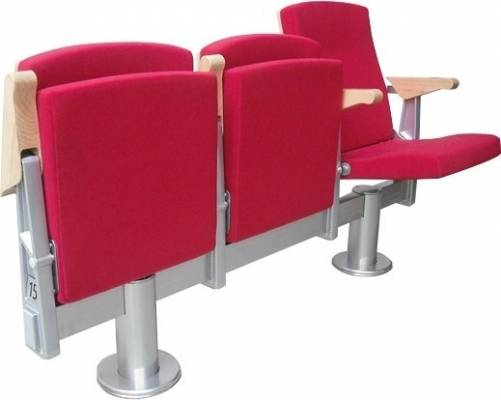

Fiecare grindă poate susține până la 6 scaune doar 2 picioare de fixare ; pentru configurații mai lungi, se pot adăuga picioare suplimentare, fără o limită tehnică a numărului de locuri pe rând. Picioarele se ancorează în pardoseală prin dibluri sau șuruburi, alese în funcție de tipul de suprafață; există și variante cu fixare demontabilă, pe șine, pe roți sau pentru montaj pe gradene telescopice. Scaunul poate fi configurat și pentru uz individual, fără brațe centrale comune între locuri adiacente.
Spătarul și șezutul în interiorul unui cadru metalic de 2 mm grosime, cu profil de 40×40 mm și arcuri din oțel ondulat dispuse orizontal, acoperite cu spumă poliuretanică turnată la rece. Rezultatul este un bloc unitar, compact, cu durabilitate mecanică ridicată — efortul de a reveni la spumei este preluat efectiv de arcurile metalice integrate în structură, nu doar de material. Tapițeria este demontabilă și interschimbabilă printr-un sistem propriu cu bandă velcro integrată direct în procesul de injecție a poliuretanului, combinat cu fermoar — ceea ce permite înlocuirea husei fără demontarea completă a scaunului.
Dimensiuni și gabarit
Pentru dimensionarea corectă a sălii și calculului numărului de locuri pe rând, iată gabaritele standard ale scaunelor auditorium acustice:
| Element | Dimensiune |
|---|---|
| Latime modul interior (per loc) | 500 / 540 mm |
| Lățime modul de capac | 280 / 300 mm |
| Înaintați îndoiți | 206 mm |
| Înaintați în dezordine | 645 mm |
| Înălțime totală de spătar | 805 – 905 mm |
| Înălțime șezut de la soare | 455 mm |
| Distanță interax rânduri recomandată | 900 mm |
Acestea cote permit un calcul precis al capacității sălii încă din faza, cu marjă suficientă pentru culoarea de acces conform cerințelor de evacuare.
Date de testare acustică în cameră de reverberație
Performanța acustică a acestor scaune auditorium acustice a fost verificată printr-un test realizat într-o cameră de reverberație cu volum de 208 m³ și suprafață de 230 m², conform standardelor ISO R 354, UNE-74041 și ASTM E 79593. 1,12 m înălțime pentru a izola absorbția laterală și a obține valori specifice doar scaunului.
Coeficient de absorbție α/m²:
| Frecvență (Hz) | 125 | 250 | 500 | 1000 | 2000 | 4000 |
|---|---|---|---|---|---|---|
| Gol | 0,20 | 0,48 | 0,73 | 0,75 | 0,77 | 0,74 |
| Ocupat | 0,25 | 0,54 | 0,80 | 0,85 | 0,86 | 0,82 |
Coeficient de absorbție α/scaun:
| Frecvență (Hz) | 125 | 250 | 500 | 1000 | 2000 | 4000 |
|---|---|---|---|---|---|---|
| Gol | 0,10 | 0,24 | 0,36 | 0,37 | 0,38 | 0,37 |
| Ocupat | 0,12 | 0,27 | 0,40 | 0,42 | 0,43 | 0,41 |
Interpretare pentru proiectare: valorile cresc constant odată cu frecvența, ajungând la 0.75–0.86 α/m² în banda 1000–4000 Hz — plaja critică pentru inteligibilitatea vorbirii și claritatea muzicală. Diferența relativ mică între starea golă și cea ocupată (0.05–0.10 la frecvențe medii-înalte) arată că aceste scaune auditorium acustice mențin deja, chiar și fără public, o absorbție apropiată de cea a unui spectator așezat. Datele pot fi introduse direct în simulările acustice ale sălii (EASE, ODEON, CATT-Acoustic) pentru calculul RT60 țintă.
Structură și rezistență la utilizare intensivă
Pentru un caiet de sarcini corecte, structura scaunelor auditorium acustice trebuie verificată conform standardului UNE-EN 12727 :2017 Nivel 4, nivelul utilizării publice severe.
- Structură din țeavă și tablă de oțel, sudură continuă cu arc, cu arcuri metalice în zig-zag pentru revenirea mecanică a spumei în timp.
- Lateralele din aluminiu injectat (aliaj UNE L-2630, sarcină admisă 20 kg/mm²), vopsite electrostatic epoxidic (grosime peliculă 70–80 microni)
- Spumă poliuretanică autoextinguibilă pentru spătar, densitate 57–65 kg/m³
- Spumă poliuretanică autoextinguibilă pentru șezut, densitate 65–72 kg/m³ (densitate mai mare pe zona de contact direct, care preia sarcina statică repetată)
Reacția la foc — standarde obligatorii pentru spații publice
Pentru orice sală de spectacol, auditorium sau spațiu de reuniune publică, reacția la foc este obligatorie și intră directă sub incidenta avizelor de securitate la incendiu:
- UE: UNE-EN 1021-1 și UNE-EN 1021-2
- UK: BS 5852, clauza 12, surse de aprindere 0, 1 și 5
- SUA: CAL TB 133, CAL TB 117, NFPA 260
- Franța: NF D 60-013
- Italia: UNI 9175 Clasa 1.IM
- Germania: DIN 66084, DIN 4102 B1
Opțional, la aceste scaune auditorium acustice se poate aplica o barieră ignifugă suplimentară din panox (poliacrilonitril oxidat 100%), montată între spumă și tapițerie, clasificată M1 conform UNE 23.727-90 — relevantă pentru proiecte cu cerințe de siguranță sporite: săli mari, clădiri istorice reconvertite sau spații cu schema de evacuare complex.
Alte criterii de verificare în caietul de sarcini
| Componentă | Verificare standard |
|---|---|
| Rezistență culoare la lumină artificială | UNE-EN ISO 105-B02, UNE-EN ISO 11640 (>4 după 1000 cicluri uscate) |
| Rezistență la frecare | UNE-EN ISO 105-X12 |
| Aderență finală | UNE-EN ISO 11644 (>2,5 N/cm²) |
| Rezistență la scămoșare/pilling | UNE-EN ISO 12945-2 :2000 |
| Rezistență la abraziune | UNE-EN ISO 12947-2 |
| Polipropilenă (variantă cochilie) | ISO 527-2 — rezistență la tracțiune 26 MPa, modul elasticitate 1250 MPa |
Producția pentru scaune auditorium acustice respectă certificările ISO 9001 :2015 (management calitate), ISO 14001 :2015 (management de mediu) și ISO 14006 :2011 (eco-design) — relevante pentru proiecte care urmăresc punctele de certificare verde (BREEAM, LEED) sau condițiile publice cu criterii de sustenabilitate.
Opțiuni de configurare pentru proiect
- Brațe: poliuretan (standard), lemn de fag masiv lăcuit, lemn tapițat sau polipropilenă
- Spătar: placă metalică pe jumătate (standard), tapițerie integrală, placă metalică integrală sau cochilie din polipropilenă
- Șezut: tapițerie integrală (standard) sau cochilie din polipropilenă
- SR (Silent Return): sistem de revenire silențioasă a șezutului, fără zgomot de impact la capătul cursei, fără mentenanță
- Măsuță de scris rabatabilă pe spătar sau independentă (model pliabil PD10) — utilă pentru amfiteatre universitare și săli de conferințe
- Numerotare loc/rând: gravură, aluminiu sau broderie
- Difuzor de aer , sisteme de fixare pe gradene telescopice, cărucioare de depozitare pentru configurații mobile
Concluzie pentru echipa de proiectare
Alegerea unor scaune auditorium acustice nu ar trebui tratată separat de proiectul de acustică arhitecturală a sălii. Datele de absorbție per m² și per scaun, testate în condițiile controlate de laborator, permit integrarea directă a acestui element în modelul acustic, alături de tratamentele de perete și tavan. Combinate cu conformitatea structurală de Nivel 4 UNE-EN 12727 și cu spectrul larg de standarde de reacție la foc, aceste criterii oferă echipei de proiectare — arhitect, inginer de structură și consultant acustic — un fundament tehnic solid pentru caietul de sarcini, indiferent dacă vorbim despre un teatru istoric, un auditorium universitar sau corporate sală de conferință.
Articol tehnic destinat arhitecților și inginerilor constructori implicați în proiectarea sau renovarea sălilor de spectacole, auditoriilor și sălilor de conferințe.
